LCD 1602 Keypad Shield
Описание
LCD Keypad Shield - простое и удобное решение для простых проектов, где требуется отобразить текстовую информацию на дисплее. Дисплей позволяет отображать латиницу в 2 строки по 16 символов в каждой из них. Поддерживается режим бегущей строки.

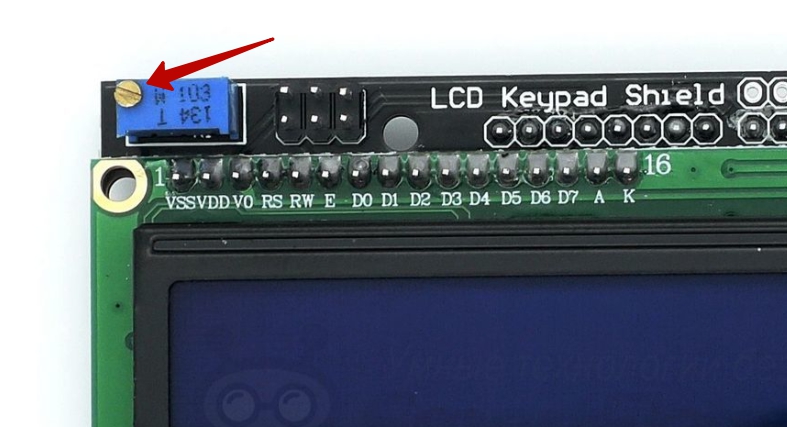

Для регулировки яркости на плате расположен потенциометр. Подсветка дисплея синего цвета.
Обратите внимание! Диапазон яркости подсветки символов на дисплее довольно большой. Поэтому может понадобиться выполнить несколько оборотов (5-10) потенциометра для настройки нужного свечения.
Дополнительно на плате расположено 5 функциональных кнопок с помощью которых можно перемещаться по дисплею, а также запрограммировать их на определенные действия. Шестая кнопка выполняет функцию перезагрузки контроллера.
Особенности нажатия кнопок
На шилде расположено шесть кнопок. Одна из них - RST
- связана с выводом Reset
контроллера и отвечает за его перезагрузку. Остальные подключены к одному и тому же выводу контроллера - A0
. Это сделано, чтобы выводы кнопок не занимали много выводов контроллера. В зависимости от нажатой кнопки в цепи создаётся различное сопротивление и таким образом определяется нажатая кнопка. Точные значения сопротивления могут немного отличаться в разных платах. Однако, Вы можете сами установить нужное сопротивление и изменить его в своих проектах.
Технические характеристики
- Рабочее напряжение: 5 В
- Тип дисплея: LCD
- Количество символов в строке: 16
- Количество строк: 2
- Язык (по умолчанию): латиница
Физические размеры
- Шилд Д х Ш х В: 80 х 58 х 19 мм
Пример подключения и использования
Определение нажатой кнопки
Описание: В данном примере будет показано как определить какая кнопка была нажата.
Приготовьте детали:
Что нужно: | Кол-во, шт |
---|---|
Контроллер Smart UNO | 1 |
LCD 1602 Keypad Shield | 1 |
Схема подключения: Установите шилд поверх контроллера Smart Uno.
Загрузите на контроллер скетч:
Установка и запуск таймера
Описание: Создадим таймер, с возможностью управления им пользователем. Функциональные кнопки:
- кнопка ВПРАВО: сброс таймера (если он в данный момент запущен)
- кнопка ВЛЕВО: запуск таймера
- кнопка ВВЕРХ: увеличение количества минут
- кнопка ВНИЗ: уменьшение количества минут
Приготовьте детали:
Что нужно: | Кол-во, шт |
---|---|
Контроллер Smart UNO | 1 |
LCD 1602 Keypad Shield | 1 |
Схема подключения: Установите шилд поверх контроллера Smart Uno.
Загрузите на контроллер скетч:
